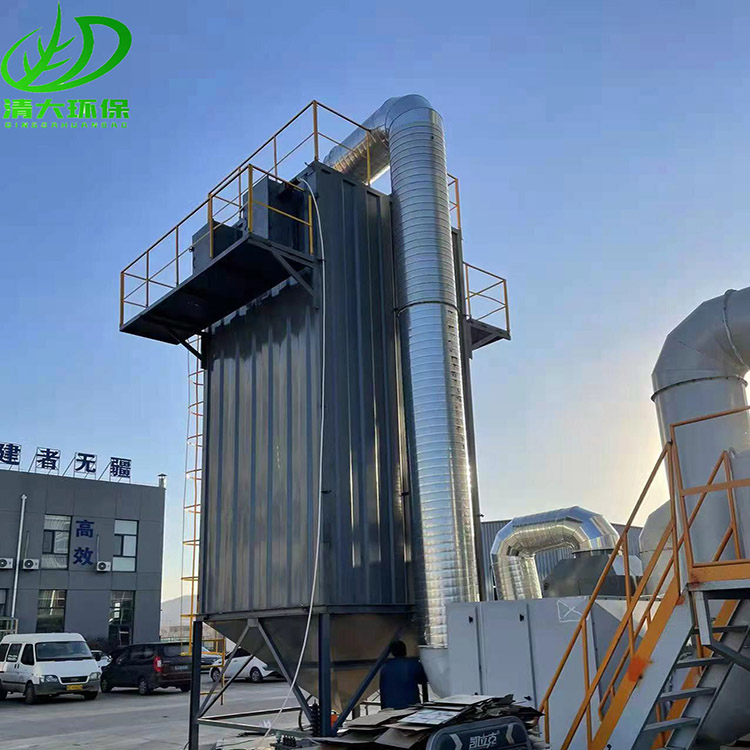

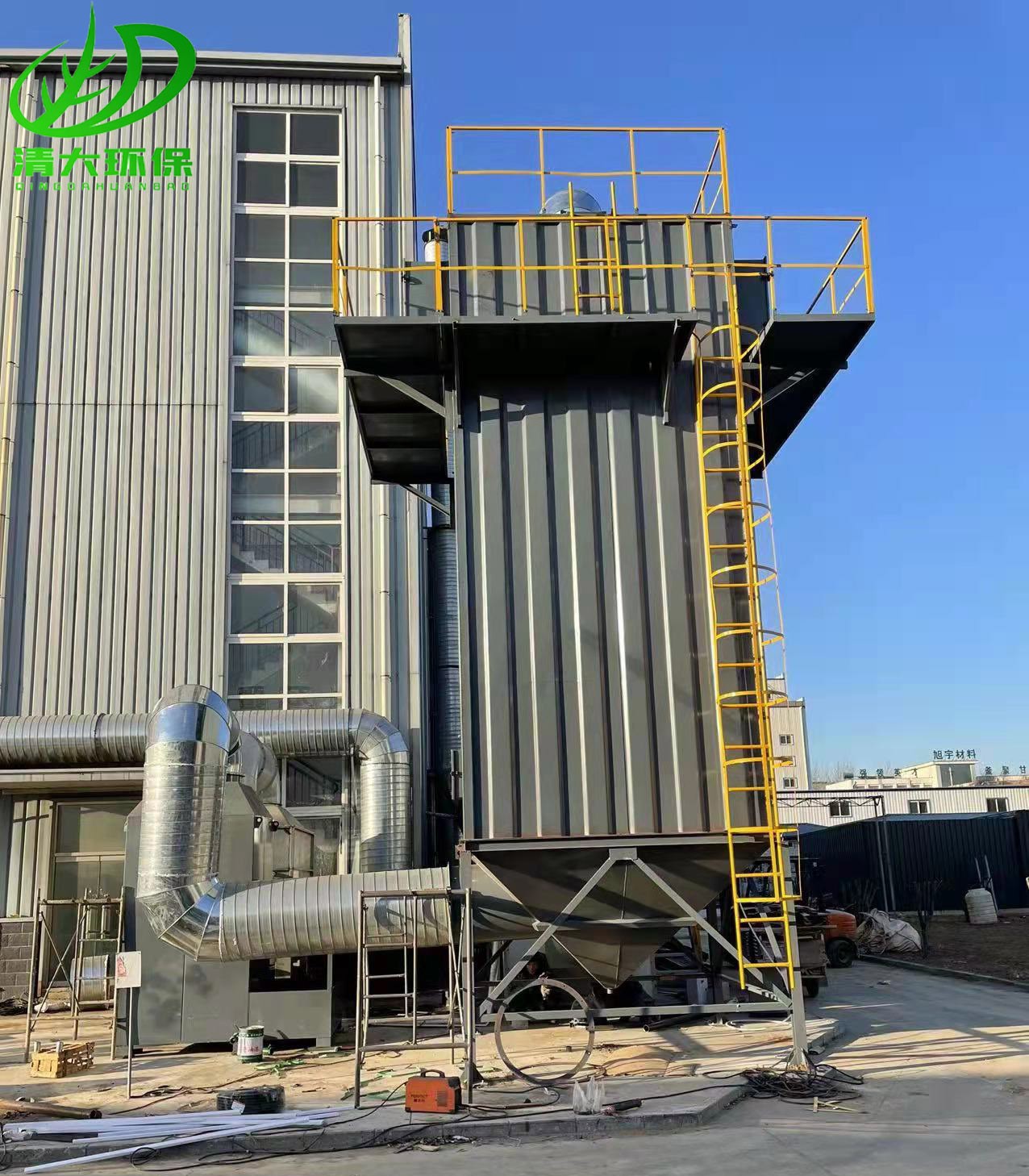

电捕焦油器详细介绍

电捕焦油器详解：

一、性能特点

1、电捕焦油器在不同的工作状态下，均能控制高压跟踪到与该状态相对应的临介火花始发点以下运行，以电场具有供电场强，使介质中的焦油、粉尘等粒子具有带电量，除焦油效率达99.8%以上，经济效益显著。

2、电气系统能自动跟踪，如运行中发生负载短路、过流和氧含量超限等，系统能自动切断电源，发出声光报警，生产。

3、高压硅整流器置于塔体顶部，高压电缆短，降低了故障率。

4、安装、调试、检修方便，维护修理费用低，运行，配套范围广。

5、电晕极系统采用三点悬挂，减轻了单点悬挂高压瓷瓶承受的重量和系统的摆动，提高了该系统的平衡稳定性。

6、电气系统耗电量低，控制及显示醒目，操作简单方便。

7、除焦油塔设计采用蜂窝式、同心圆式，结构紧凑，塔内阻力小，使用寿命长。

8、为高压瓷瓶的工作性能，配有蒸汽加热保温系统。

9、 除焦油塔配有蒸汽吹扫系统、加热装置、冲洗装置和排污口，便于定期保养除污和排污。

二、主要技术参数

1、处理介质：半水煤气、焦炉煤气、城市煤气中的焦油、水雾、粉尘等

2、处理介质的体积流量：4200～80000m3/h

3、除焦油效率：≥98.8％

4、工作压力：＜0.06Mpa

5、工作温度：≤90℃

6、介质氧含量：≤0.8％

7、设计电压：72KV

8、设计电流：200mA

9、输入电压：380V50Hz

10、输入电流：≤40A

11、输出工作电压：0～72KV(连续可调)

12、输出工作电流：0～200 mA(随输出工作电压调整变化)

13、吹扫塔内焦油混合物的蒸汽压力：0.4MPa

14、瓷瓶箱夹套蒸汽温度：110～120℃

三、组成部件及功用

主要由“捕焦油塔”和“电气系统”两大部分组成，电气系统又由“控制柜”、“高压硅整流器”、“电晕极系统”三部分组成。

1、捕焦油塔

是除焦油器的核心部件。其电晕极系统均匀的设置于塔体各层或蜂窝中心内，当半水煤气从进气口送入塔体下部经配气板后，向**经中部“沉淀极”区段，带有负电的焦油、水雾、粉尘等混合物，在该区段高压电场吸引力的作用下，这些带负电的混合物被沉淀极(正极)吸捕收集在极板上，在自身重力的作用下沿极板下落，而后定期排除，经净化后的半水煤气从塔体上部出气口进入系统。

2、控制柜

是除焦油器的控制中心，电源输入、工作电压调整和输出、运行故障报警和自动切除，均由柜内元器件和面板上的旋钮、按钮或触摸屏控制完成，运行状态由触摸屏、仪表和指示灯显示。

3、高压硅整流器

将控制柜输出的交流电压经升压和整流为直流高压后输给电晕极系统。

4、电晕极系统

主要部分是电极丝，并由高压瓷瓶、吊杆、上下伞环及重锤等组成。该系统装于除焦油塔体内，当电极丝接通高压后，产生的高压电场，周围的气体介质发生电离，产生电荷，使介质中的焦油、水雾、粉尘等混合物带上负电。
