电捕焦油器结构组成

一、结构组成

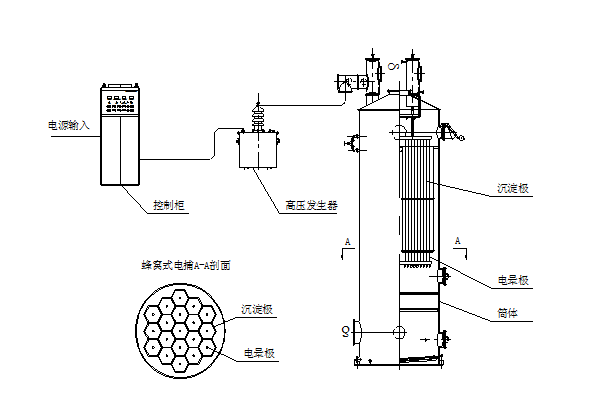

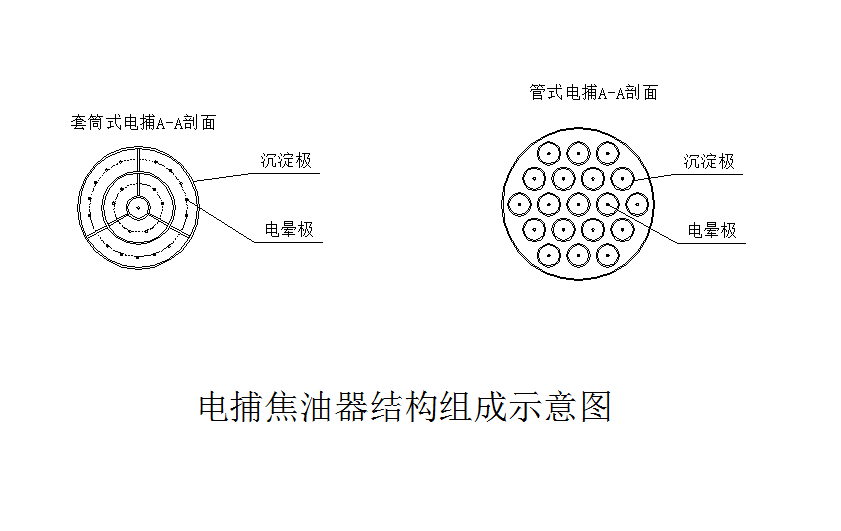

本产品由高压直流电源和捕焦本体（机械塔体）四种结构的本体均主要由筒体和放电极（电晕极）以及吸捕极（沉淀极）组成。

工作原理

高压直流电源产生的负高压，接入电晕极（阴极），它与沉淀极（阳极）之间产生电场，电场强度超过后在阴阳两极间即产生电晕放电。此时流经电场区的气体发生电离，产生大量的离子和电子。周围可听见强烈的电磁风声并可见紫兰色电晕。通过电场的煤气中的焦油、粉尘、水雾等粒子与离子或电子结合而荷电，在电场力的作用下向两极运动。由于电子质量小，运动，空间分布广，所以主要是荷负电的粒子向沉淀极运动。到达沉淀极板中和后，依靠残存的静电引力和分子间凝聚力先吸附于沉淀极，而后靠自身重力沿极板下落，通过焦油出口排出。

分部件介绍

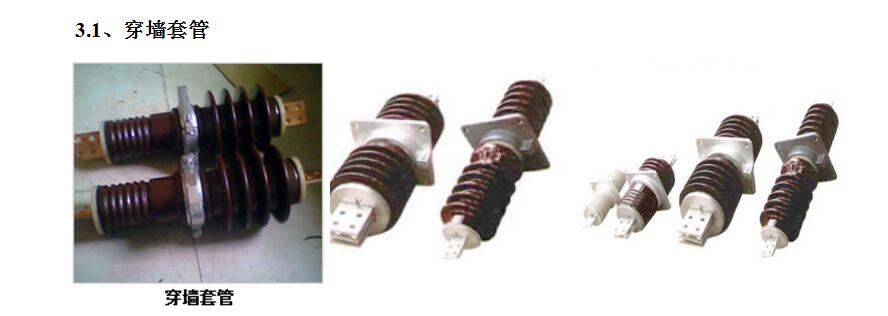

穿墙套管

产品描述：穿墙套管又叫做穿墙管，主要用途隔离电源和壳体；（壳体均为铁材质是导电的，不做穿墙绝缘势必造成整个壳体导电短路）

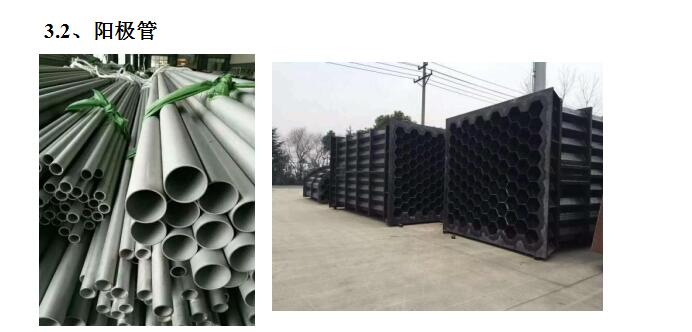

产品描述：阳极管也叫阳极沉淀极，主要用途为收集电荷失衡的颗粒物或油烟。与阴极线形成电晕现场。管径不用配套电源电压不同。

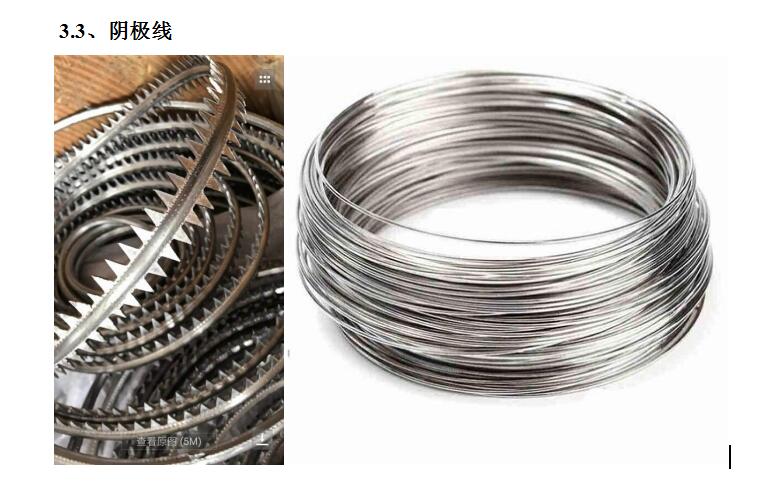

阴极线

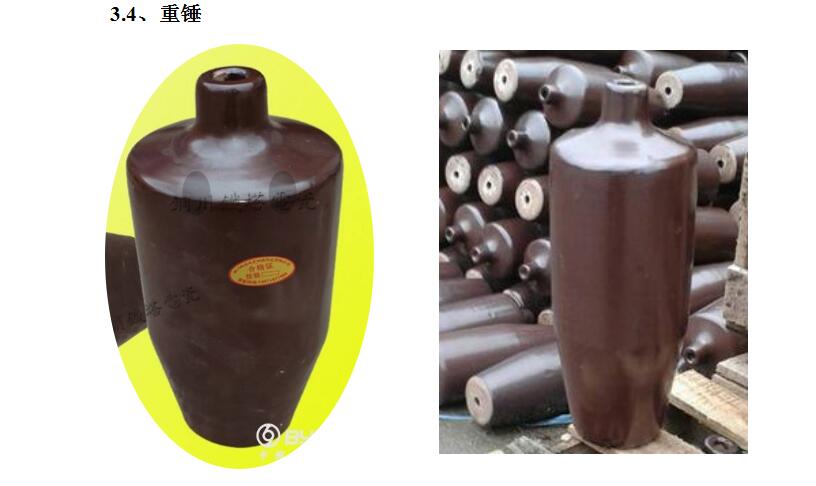

重锤

产品描述：主要用途为使阴极线平直与中心线。这样才能阴极线一直处于阳极管的中心位置，不发生偏移，使得就近点向阳极管放电。
