电捕焦油器简介

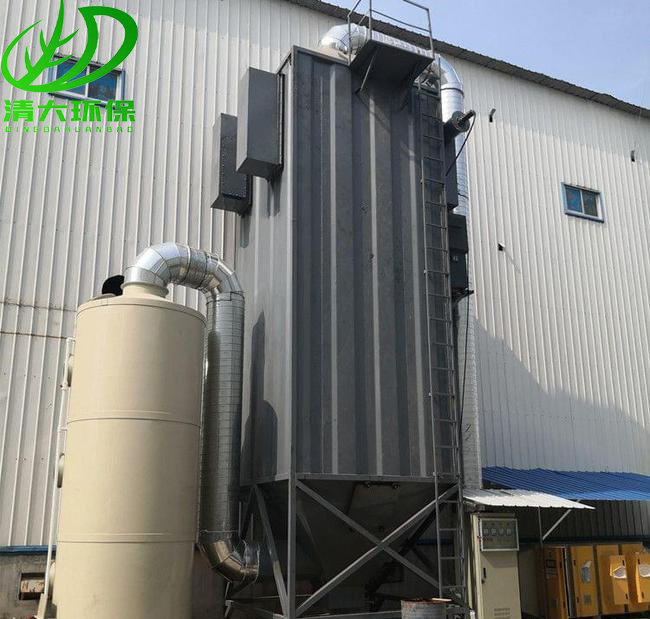

一、电捕焦油器简介

电捕焦油器采用结构形式有同心圆式、管式和蜂窝式等三种。无论哪种结构，其工作原理，即在金属导线与金属管壁（或极板）间施加高压直流电，以维持足以使气体产生电离的电场，使阴阳极之间形成电晕区。

本段结构分析

三种结构的电捕焦油器均有壳体、沉淀极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管（属于选装配置）、绝缘箱和馈电箱等部件组成，其主要区别是沉淀极的形式、电晕极的排布方式、绝缘箱和馈电箱。

二、使用范围

本产品主要用于冶金、化工、焦化、碳素、油页岩、兰炭、城市煤气、建材、陶瓷等行业的气体净化,用以回收煤气、焦油气中的焦油,同时去除其中的粉尘、水雾等杂质,达到物料回收和气体净化双重效果,对工艺流程中后工段设备的正常稳定运行起着至关重要的作用。

三、结构组成

本产品由高压电流和电捕焦油器本体两大部分组成,前者选用各种形式的静电沉积用高压直流电源,后者结构上主要选用F蜂窝式、WESP湿式。几种结构的本体均主要由筒体和放电极(电晕极)以及吸捕极(沉淀极)组成。

四、工作原理

高压直流电源产生的负高压,接入电晕极(阴极),它与沉淀极(阳极)之间产生电场,电场强度超过在阴阳极间即产生电晕放电。此时流经电场区的气体发生电离,产生大量的离子和电子。周围可听见强烈的电磁风声,光线暗时可见紫兰色电晕。通过电场的媒气中的焦油、粉尘、水雾等粒子与离子或电子结合而荷电,在电场力的作用下向两极运动。由于电子质量小,运动,空间分布广,所以主要是荷负电的粒子向沉淀极运动。到达沉淀极板中和后,依靠残存的静电引力和分子间凝聚力吸附于沉淀极,而后靠自身重力沿极板下落,通过焦油出口排出。
