高效的废气处理设备——RCO催化燃烧设备装置

2022-04-11 15:09:37

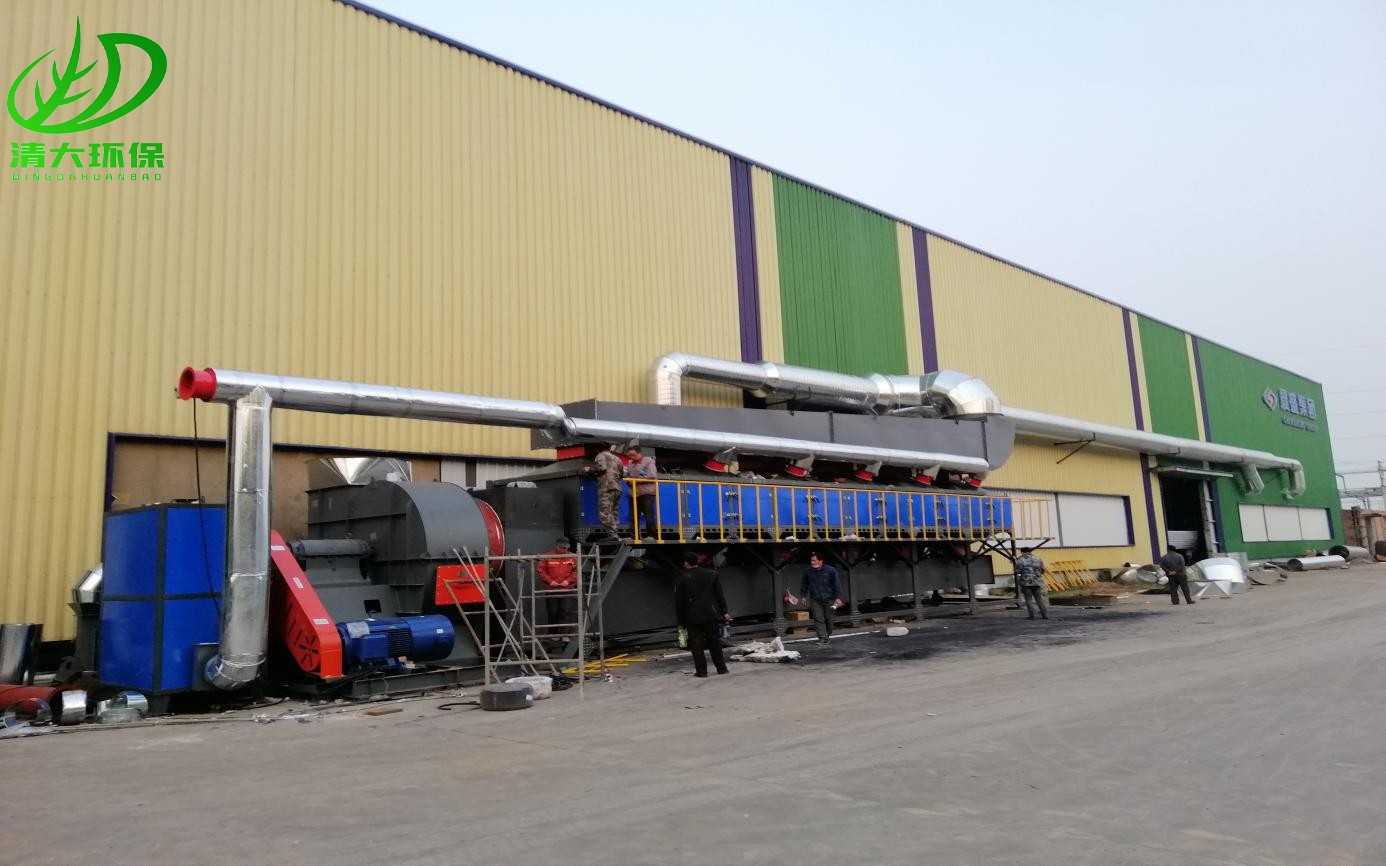

RCO催化燃烧设备装置,是废气处理设备,RCO催化燃烧设备净化装置是根据吸附和催化燃烧两个基本原理设计的,即吸附浓缩-催化燃烧法,该设备采用双气路连续工作,设备两个吸附床可交替使用。


含有机物的废气经风机的作用,经过预处理经过滤箱,再经过活性炭吸附层,有机物被活性炭特有的作用力截留在其内部,洁净气体排出;大风量常温处理气体在通过活性炭的过程中,处理气体中的VOCs被活性炭吸附净化后从出口排出。


经过一段时间,活性炭达到饱和状态时,停止吸附,此时有机物已被浓缩在活性炭内。催化净化装置内设加热室,启动加热装置,进入内部循环,当热气源达到有机物的沸点时,有机物从活性炭内跑出来,进入催化室催化分解成CO2和H2O,同时释放能量。利用释放出的能量再进入吸附床脱附时,此时加热装置完全停止工作,有机废气在催化燃烧室内维持自燃,循环进行,直至有机物完全从活性炭内部分离,至催化室分解。有机物得到了催化分解处理。

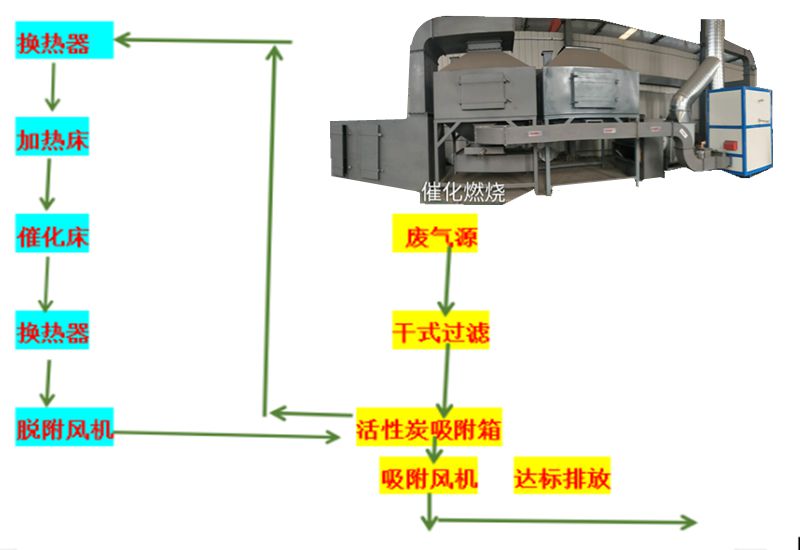

催化燃烧装置工艺流程:


本装置工艺流程为:预处理—吸附浓缩—解吸脱附—催化燃烧的工艺流程。


系统由2个活性炭吸附箱和1个催化燃烧床构成,将各条生产线中所排放的有机废气经收集汇总后送入净化设备,在吸附净化装置与废气进口之间安装一套干式过滤预处理装置,过滤少量的粉尘颗粒,从而避免活性炭微孔被堵塞,然后送入活性炭吸附箱进行吸附净化,当任一活性炭吸附器接近饱和时,系统将自动切换到备用活性炭吸附箱(此时饱和活性炭吸附箱停止吸附操作),然后用热气流对饱和活性炭吸附箱进行解吸脱附,将有机物从活性炭上脱附下来。在脱附过程中,有机废气已被浓缩,浓度较原来提高十几倍,达1500ppm以上,浓缩废气送到催化燃烧装置,后被分解成CO2与H2O排出。


完成解吸脱附后,活性炭吸附箱进入待用状态,待其他活性炭吸附箱接近饱和时,系统再自动切换回来,同时对饱和活性炭吸附箱进行解吸脱附,如此循环工作。后净化后的洁净气体由主排风机排入大气中。


voc催化燃烧废气处理,设备催化燃烧设备,工作原理有机废气处理催化燃烧设备集气系统由集气罩和通风风管构成。


集气罩:集气罩是用于收集污染空气的,其特性对净化设备的技术性经济指标数据有直接的影响。因为污染物机器设备构造和生产制造实际操作加工工艺的不一样、集气罩的方式是各种各样的。


通风风管:在净化设备中用于运输气流的管路称之为通风风管,根据通风风管使系统的机器设备和部件连接成一个总体。

催化燃烧装置设计时应考虑以下几方面问题:


1、气流和温度均匀分布。要使通过催化剂表面的气流和温度分布均匀,并保证火焰不直接接触催化剂表面,燃烧室必需具有足够的长度和空间。催化燃烧装置应具有良好的保温效果。炉体一般用钢结构的外壳内衬耐火材料,或用双层夹墙结构。


2、便于清洗。催化剂反应器一般应设计成装卸方便的模屉结构,便于清洗催化剂载体。


3、辅助燃料和助燃。催化燃烧一般采用天然气作辅助燃料,也可用燃料油、电加热等作辅助燃料。助燃一般用净化后的气体,如果净化后的气体不能作为助燃,则应引入空气助燃。


4、较高的转化速度。由于催化燃烧为不可逆的放热反应,所以,无论反应进行到什么阶段,都应在尽可能高的温度下进行,以获得较高的转化速度。但操作温度往往受某些条件的限制,如催化剂的耐热温度、高温材料的获得,热能的供应,以及是否伴有副反应等。因而实际生产中应根据实际情况恰当地选择。
